防水套管也稱為穿墻套管， 根據柔性防水套管圖集02s404來看柔性防水套管適用于在有振動或嚴格防水要求的管道穿過墻壁結構的五金配件。 通常防水套管廠家是根據建筑科學研究院開發的S312、02S404標準圖集制造的。

許多客戶在初次查看防水套圖集時并不理解上述符號的含義，因此他們會覺得看不太懂，今天，久安防水套生產廠家告訴您掌握柔性防水套管圖集全解的秘籍。

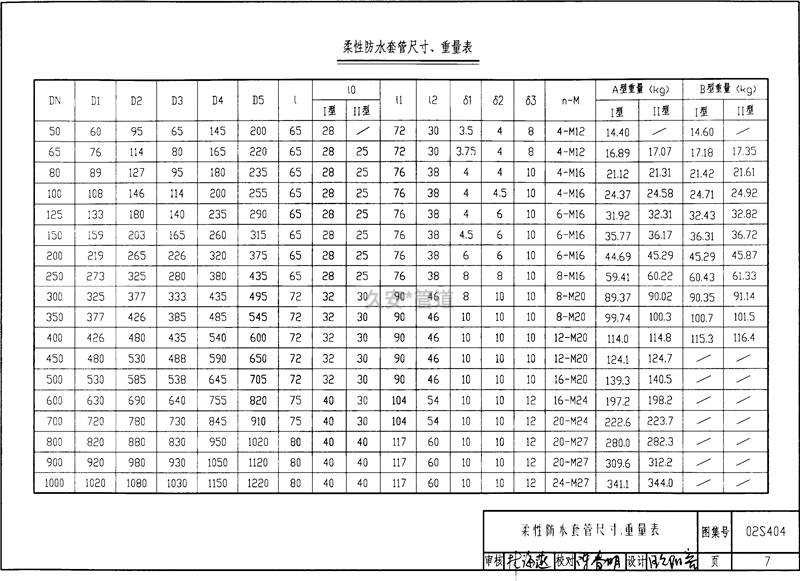

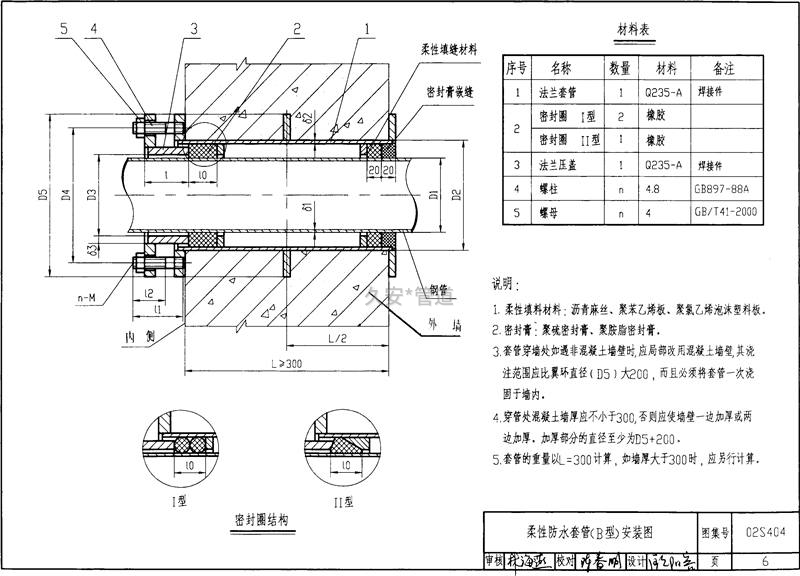

在柔性防水套管圖集中，DN為防水套管的公稱通徑，D1是穿管子的外徑，D2為防水套管的外徑，D3是法蘭壓蓋的內徑，D4是螺栓中心距，D5為法蘭壓蓋外徑，l是法蘭壓蓋上面短管的長度，l0是密封圈的厚度，δ2代表鋼套管厚度，n-M是螺栓的數量和型號，在剛性防水套管圖集中DN為防水套管公稱通徑，D1為該套管設計穿管外徑，D3為防水套管管子外徑，D4為翼環外徑長度，b為翼環厚度，k為鋼套管與翼環的焊接坡口深度。

柔性防水套管執行標準為國家建筑標準設計圖集02S404，由中華人民共和國建設部批準，中國建筑標準設計研究院編制于2002年12月1日發布，本圖集根據建設部【1999】202號《關于印發<一九九九年國家標準設計編制工作計劃>的通知》，

并在1975年編制的S312《防水套管》基礎上修編完成，S312圖集中防水套管大部分尺寸是跟02S404標準一樣的，但是個別口徑內徑比404小一些，壁厚比404薄一點，02S404標準的發布幾乎也同時替代了S312防水套管標準，也是現在防水套管廠家所使用的生產標準。

國標柔性防水套管是根據中國建筑標準02S404防水套管圖集設計的，它對管徑和法蘭的厚度以及內外徑都有嚴格的要求，必須嚴格按照02S404防水套管圖集標準來制作，按結構也可分為02S404剛性防水套管和02S404柔性防水套管兩種，

02S404柔性防水套管主要用在人防墻，水池等要求很高的地方，02S404剛性防水套管一般用在地下室等管道需穿管道地位置。

柔性防水套管的由于比剛性防水套管結構優良，防水性能和密封性能優良，所以應用更廣泛，防水套管不在工作時可以通過內部的密封圈有效的防水管道泄露，在保護管道的同時對墻體也起到保護作用。但在當前的市場中有國標和非標兩種生產標準的產品。

國標型防水套管是指完全按圖集要求制作的產品，非標產品則是在結構和外形上和國標產品相似，但選用的材料沒有國標標準的厚，所以在選擇采購時不要只看價格，要根據實際的應用情況選擇合適的生產標準的產品。

防水套管系列產品包括：S312柔性防水套管、02S404柔性防水套管、A/B/C型剛性防水套管、04FS02柔性密閉套管、兩側防護柔性密閉套管、不銹鋼防水套管、加長型防水套管、加長翼環柔性防水套管等各種*產品。如有特殊要求，也可來樣品、圖紙定做。
