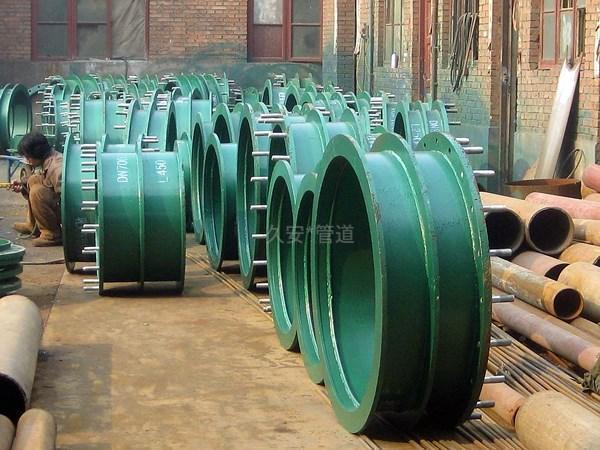

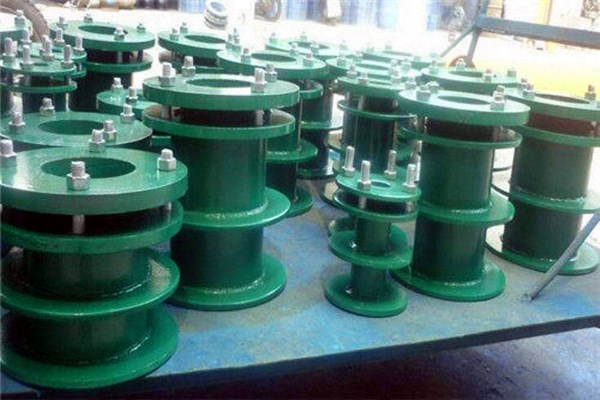

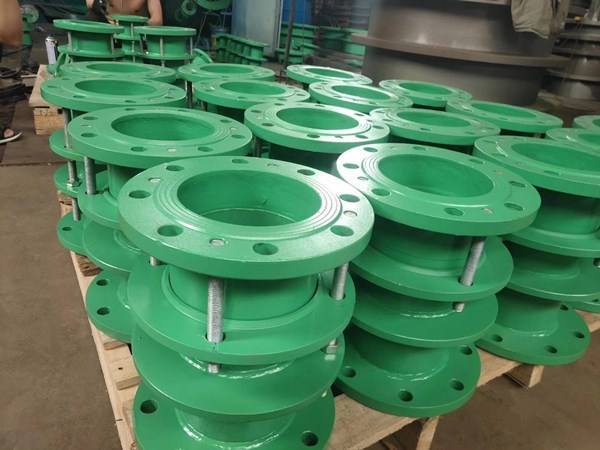

柔性防水套管b型結構標準制作流程圖片，柔性防水套管b型是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件,一般生產企業是根據建筑科學研究院研制設計的S312,02S404標準圖集制造的。

B型柔性防水套管穿墻處墻壁,如遇非混凝土時應改用混凝土墻必須將套管- -次凝固于墻內;柔性B型防水套管廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位。

柔性防水套管b型說明:

1、本圖尺寸均以毫米來計。

2、S312型柔性防水套管一般適用于管道穿 過墻壁之處受有振動或有嚴密防水要求的構筑物。

3、套管部分加工完成后,在其外壁均刷底漆-遍(底漆包括樟丹或冷底子油)。外層防腐由設計決定。

4、套管穿墻處之墻壁,如遇非混凝土墻壁時應改用混凝土墻壁,其澆注混凝土范圍應比翼環直徑( D6 )大200mm

.而且必須將套管澆固與墻內。

5、穿管處之混凝土墻厚應不小于300mm否則應使墻壁-邊加厚或兩邊加厚。 加厚部分的直徑小應比翼環直徑大200mm。

6、套管的材料重量是按墻厚L值為300mm計算,如墻厚大于300mm應另行計算。

7、套管部件焊接材料,用A3材料制作，T42焊接.

柔性防水套管a型和b型的區別

有關柔性防水套管a型和b型區別在哪兒，久安防水套管生產廠家技術專業為您剖析，那麼，柔性防水套管a型和b型外觀設計是一樣的，唯一區別便是a型里邊一道平墊圈，b型是雙平墊圈，別的都一樣。

 防水套管是安裝如何密封的，A型和B型密封有哪些不一樣實際效果怎樣在防水套管開展密封的全過程之中，挑選的全是一些防腐蝕的原材料，并且能夠選用別的的一些原材料，

把全部的間隙所有都給塞住，自然一般 而言會依照一系列的防水套管的工程圖紙來開展生產加工，電焊焊接的全過程之中，規格中間的尺寸公差和實質性的尺寸公差全是有一定的區別的，電焊焊接選用的全是手工制作電孤的焊接工藝。

A型一般用以蓄水池或穿內外墻，B型用以房屋建筑墻體，而剛度防水套管適用管路過墻處不承擔管路震動和伸縮式形變的結構筑物，

因而針對防水套管型號選擇時，要考慮到管路設計方案工作狀況及安裝的規定，那樣中后期安裝應用不易錯誤。 柔性防水套管是一種管路穿墻維護保養件，依據建墻面與管路的碰觸，從而保證維護保養管路的目的。

柔性防水套管是可用管路翻過墻面的地區受有震動或有嚴密防潮要求的房屋建筑的五金管件，柔性防水套管過墻處之墻面，如遇非混泥土時要改為混泥土墻面，而且盡量將防水套管一次凝固于墻內；

柔性防水套管施廣泛用于建筑工程、化工企業、不銹鋼板材、生活用水、廢水治理等公司。

柔性防水套管安裝在墻面中能夠作為承受力件，擔負管路垂直往上面的墻面的相互作用力的傷害，其次，管路內部倘若出現泄露的情況，依據改裝該產品能夠有效地避免 泄露的溶液對于墻面造成 浸蝕或者鑒別的傷害。
