剛性防水套管圖集規范02s404

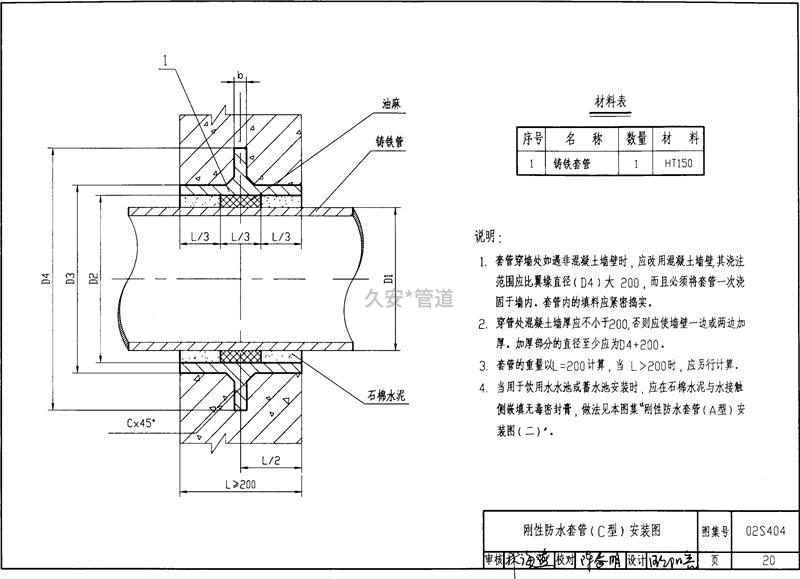

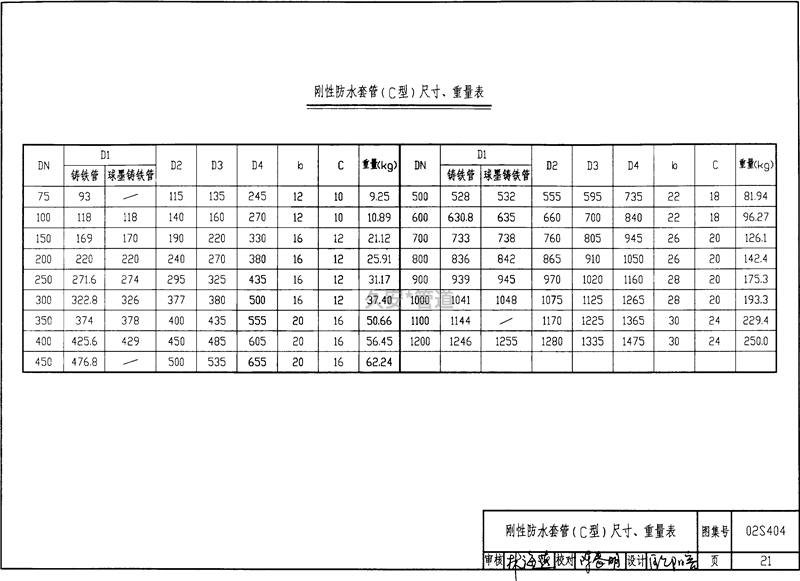

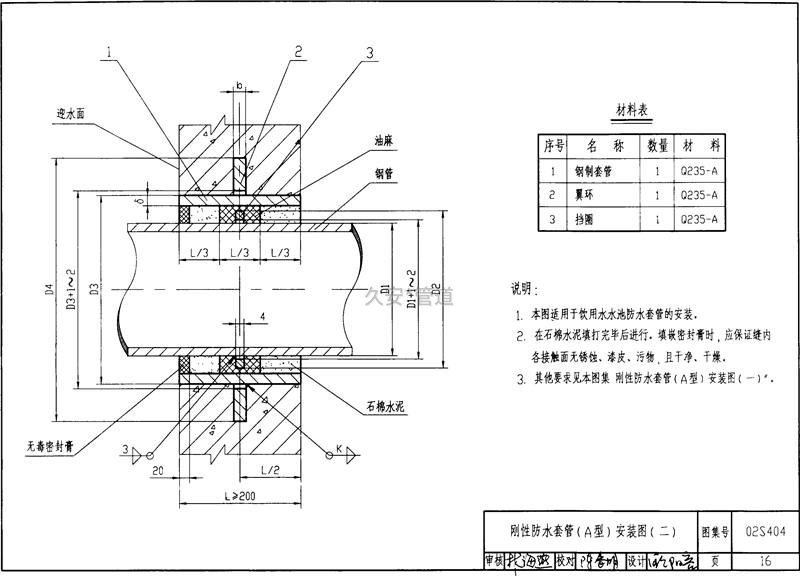

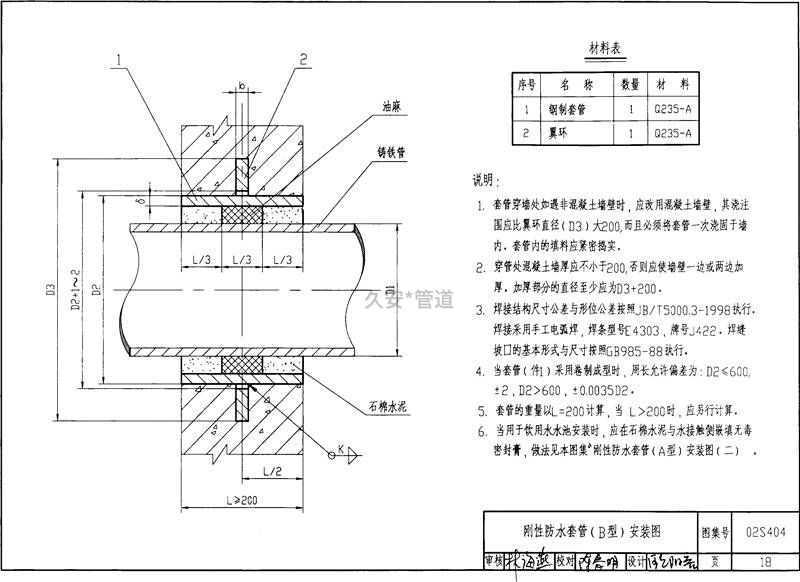

剛性防水套管圖集規范指的是02S404防水套管圖集中的15-21頁.部分,這一部分主要闡述了剛性防水套管A、B、 C三種型號的具體

參數,其中剛性防水套管C型市場上已不再使用,所以，下面主要向大家介紹A、B兩種型號。

剛性防水套管圖集規范僅為工程人員提供數據參考,具體應根據現場施工情況而定,若有其他剛性防水套管圖集規范疑問可向廠家咨詢。

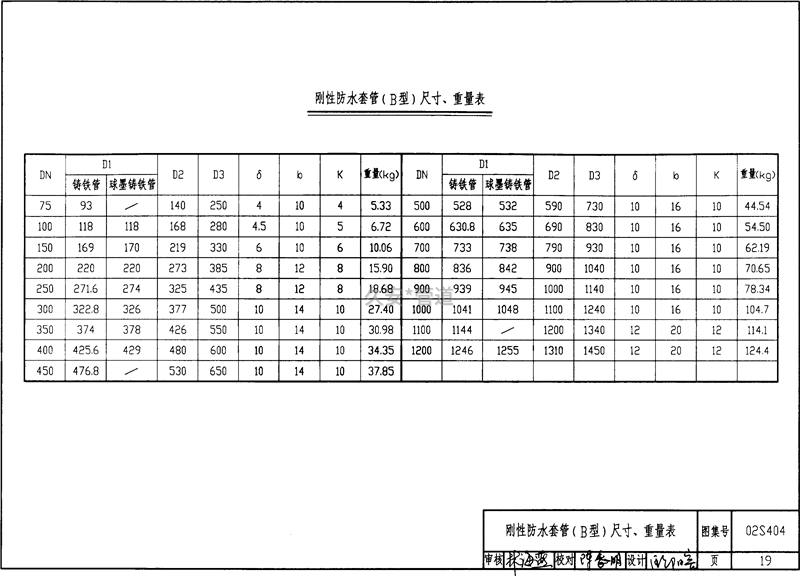

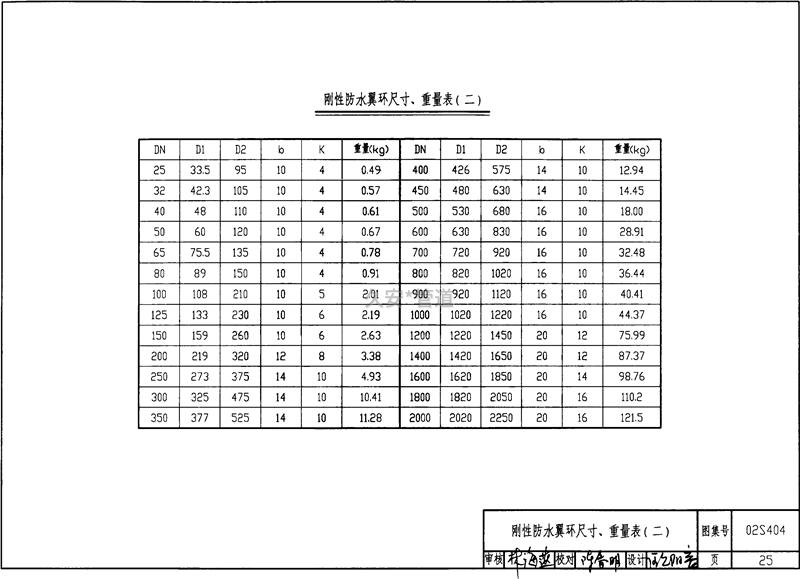

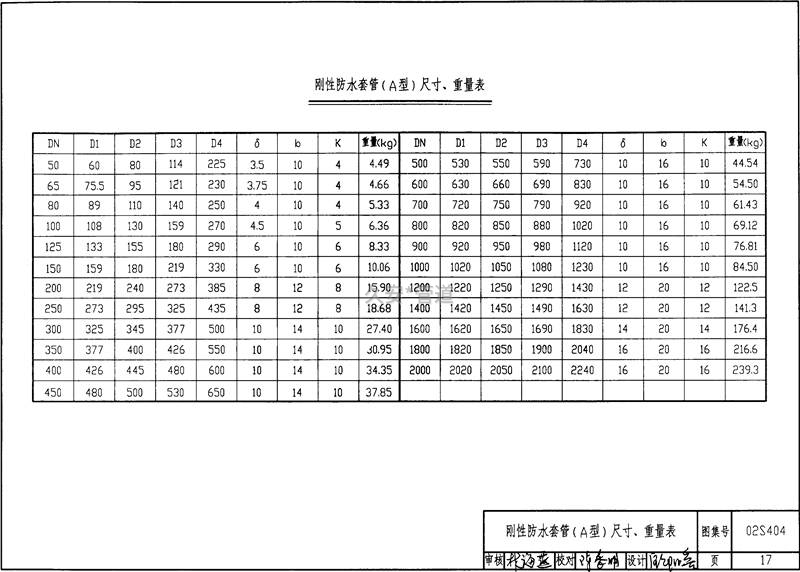

剛性防水套管規格與壁厚

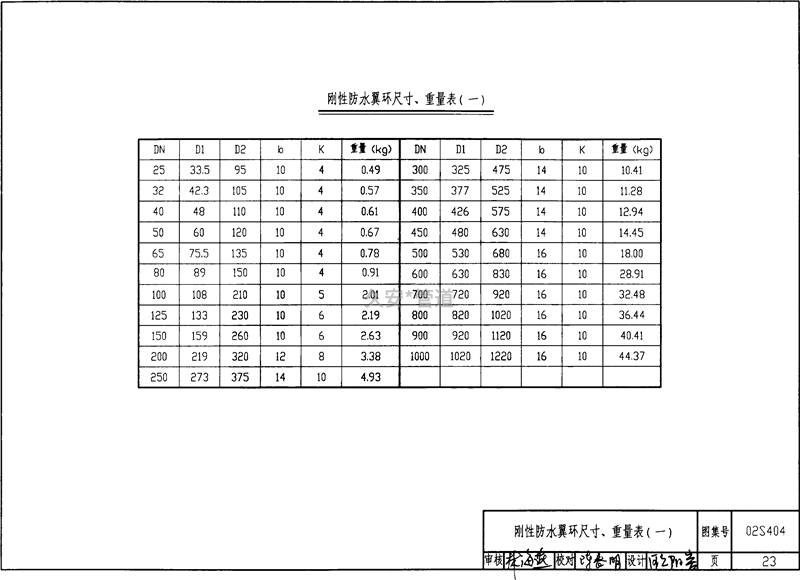

剛性防水套管是根據標準圖集規范生產制造的,剛性防水套管對其尺寸及厚度都有嚴格的要求。翼環及鋼套管加工前應根據采用管材的管壁厚度修正有關尺寸。

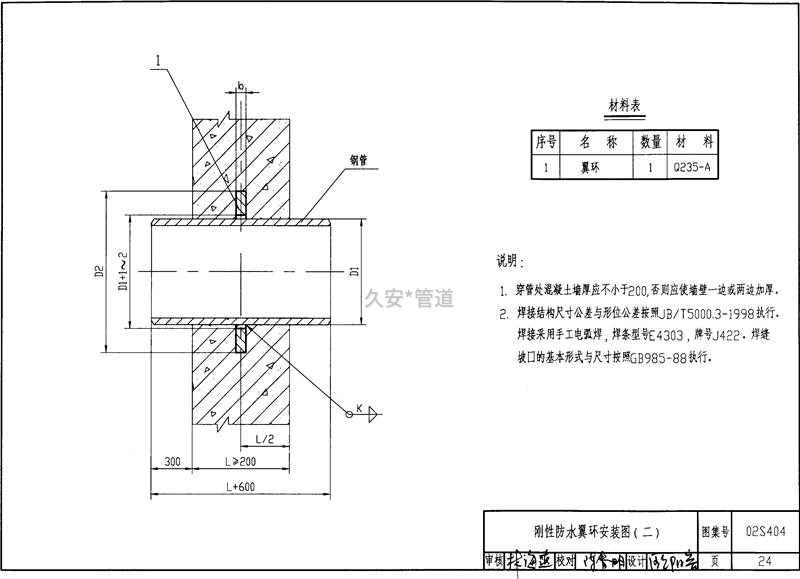

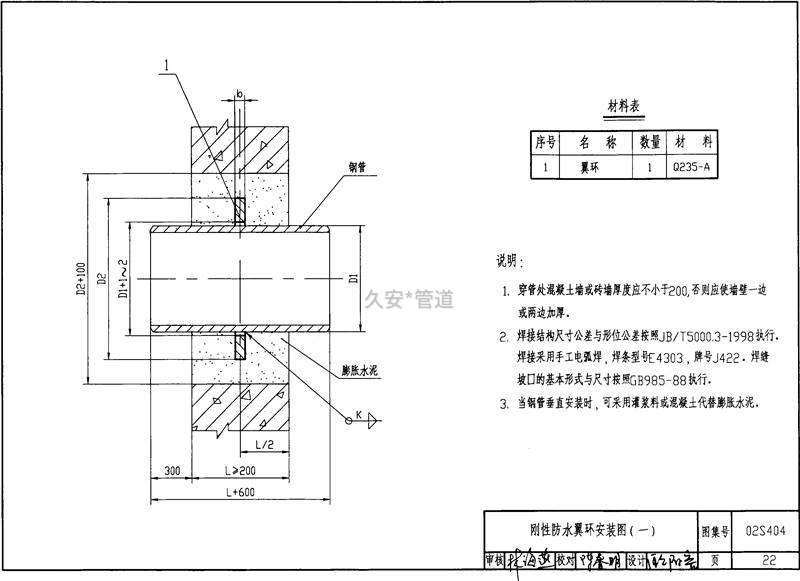

剛性防水套管處的混凝土墻厚,應不小于200mm ,否則應使墻壁一邊或兩邊加厚,加厚部分的直徑，小應比翼環直徑(D4)大200mm。

剛性防水套管使用在不需要承受管道振動和伸縮變形的建筑物的墻體里面,而且一般的適用墻厚是200mm。各個不同型號的的壁厚標準是不盡相同的。比如50壁厚就是3.5，那么65的壁厚就是3.75。
