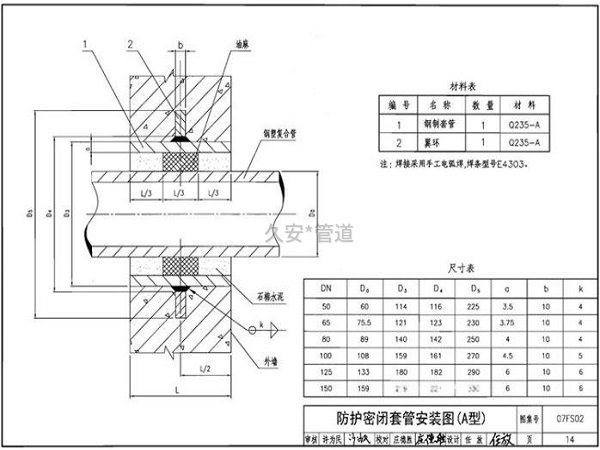

防護密閉套管是根據國家建筑標準圖集07FS02防空地下室給排水設施安裝標準制作的，所以防護密閉套管圖集就是07FS02防空地下室給排水設施安裝圖集，根據07FS02防水套管圖集符號密閉套管可分為A、B、C、D、E、F系列。

不同型號的發揮密閉套管在圖集中結構如下：

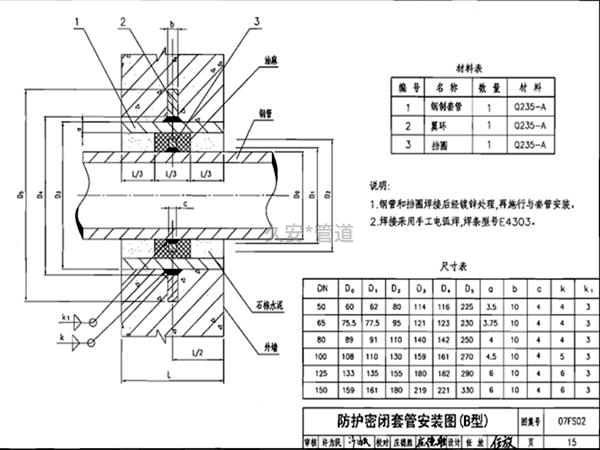

B型防護密閉套管主要由：一個鋼制套管、一個翼環和一個擋圈組成，適用與穿鋼管的管道。

C型防護密閉套管主要由：一個鋼制套管、一個翼環、一個擋板、一個固定法蘭組成，適用與穿鋼塑復合管的管道。

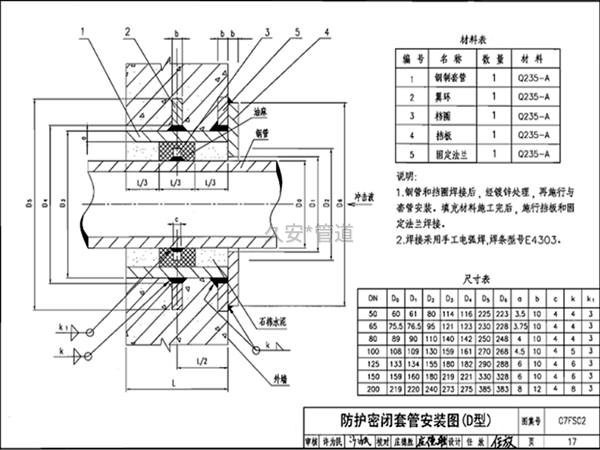

D型防護防水套管主要由：一個鋼制套管、一個翼環、一個擋圈、一個擋板、一個固定法蘭組成，適用于穿鋼管的管道。

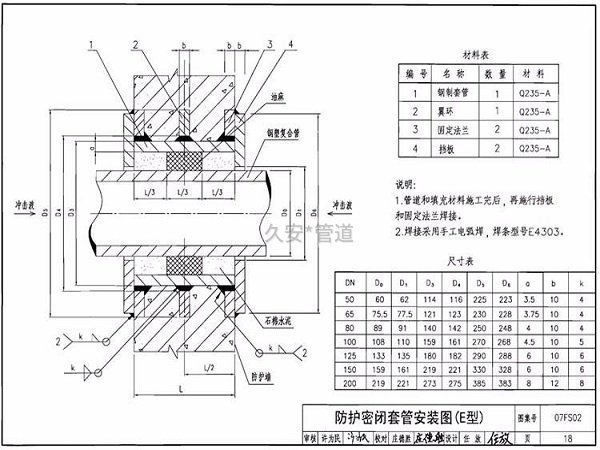

E型防護密閉套管主要由：一個鋼制套管、一個翼環、兩個固定法蘭、兩個擋組成，適用與穿鋼塑復合管的管道。

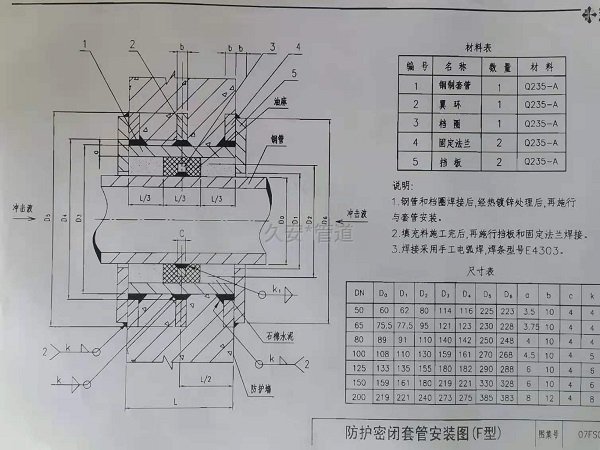

F型防護密閉套管主要由：一個鋼制套管、一個翼環、兩個擋圈、兩個固定法蘭、兩個擋板2組成，適用與穿鋼管的管道。

有擋板和固定法蘭的防護密閉套管應在安裝時，需要先把填充材料施工完后再進行擋板和固定法蘭的焊接。
