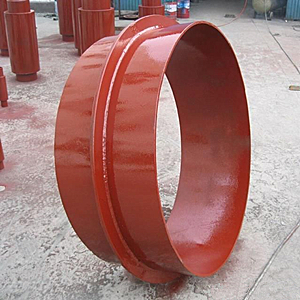

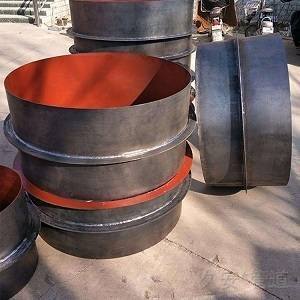

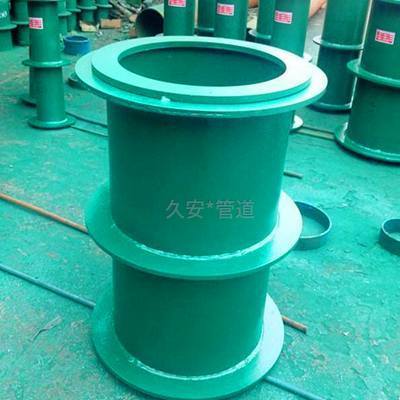

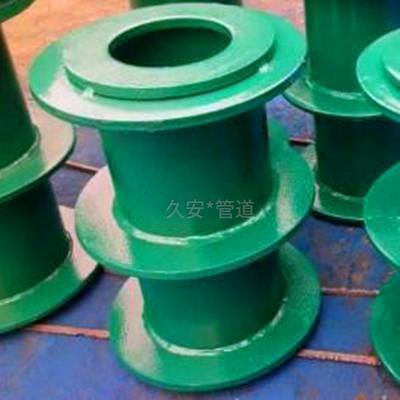

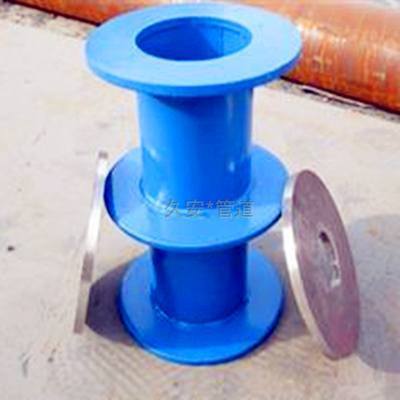

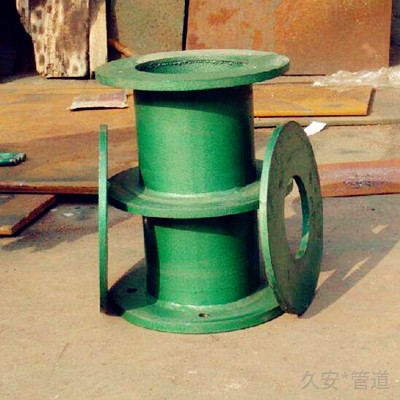

人防穿墻套管是當管道穿越防護密閉隔墻時，必須預埋帶有密閉翼環和防護抗力片的密閉穿墻短管。且擋板和固定法蘭應在填充料施工完畢后安裝，并需做好防腐。

給水管、壓力排水管、電纜電線等的密閉穿墻短管，應按設計要求制作；當設計無要求時，應采用壁厚大于3mm的鋼管和 3mm的鋼板（做翼環）焊接制作, 通風管的密閉穿墻短管，應采用厚2mm焊縫應飽滿、均勻、嚴密。

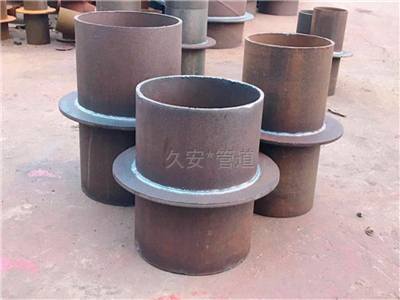

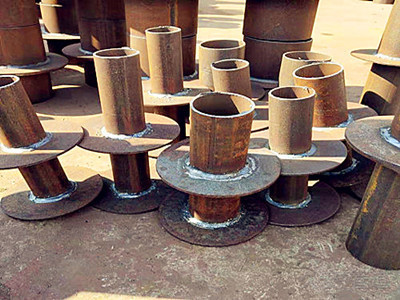

人防穿墻套管的密閉翼環應采用厚度大于3mm的鋼板制作，鋼板應平整，其翼高宜為30-50mm，密閉翼環與密閉穿墻短管的結合部位應滿焊。

人防穿墻套管的密閉翼環應位于墻體厚度的中間，并應與周圍結構鋼筋焊牢。密閉穿墻短管的軸線應與所在墻面垂直，管端面應平整。

人防穿墻套管規范圖集是哪本

在《人民防空地下室設計規范 GB50038-2005》有規定。管道穿人防墻、板的防護密閉措施，要具有抗一定壓力的沖擊波作用及防止核生化戰劑由穿管處滲入的能力，

這樣才不影響防空地下室的安全，符合下列條件之一的，在其穿墻（板）處設置剛性防水及防護密閉套管。

（1）穿越人防頂板、外墻、密閉隔墻及防護單元之間的防護密閉隔墻時設置防護密閉套管，詳見國標07FS02（P15）B型。

（2）穿越臨空墻及人防與非人防之間的防護密閉隔墻時設置防護密閉套管，詳見國標07FS02（P17）D型。

（3）穿越同一防護、防火區內剪力墻和梁處設置鋼套管。

人防穿墻密閉電氣套管怎么制作

1、在人防工程中，電氣穿墻套管伸出墻面的長度，在人防驗收規范中要求是30－50毫米，通風短管是100毫米。

2、人民防空工程也叫人防工事，是指為保障戰時人員與物資掩蔽、人民防空指揮、醫療救護而單獨修建的地下防護建筑，以及結合地面建筑修建的戰時可用于防空的地下室。

人防工程是防備敵人突然襲擊，有效地掩蔽人員和物資，保存戰爭潛力的重要設施；是堅持城鎮戰斗，長期支持反侵略戰爭直至勝利的工程保障。

人防套管,人防密閉套管,穿墻套管有什么區別？怎樣去套定額？

人防套管,人防密閉套管是同一種套管。穿墻套管為安裝套管。

區別如下：

1、分類不同：安裝工程套管主要有一般穿墻套管、剛性防水套管、柔性防水套管。人防套管和人防防密閉套管多為密肋套管，根據具體情況分辨判斷。

2、標準不同：在制作人防密閉套管時，翼環和套管的厚度應符合國家標準規范要求，套管翼環兩邊應該雙面滿焊，且焊縫飽滿、平整、光滑、無夾渣、無氣孔、氣泡、無裂紋等不合格現象。

安裝防水套管，柔性防水套管的密封管件時法蘭，及閥門密封面及密封墊的光潔度要符合要求，不得有影響密封性能的劃痕、斑點等缺陷，并涂沫白凡士林。

定額選用一般根據選用套管的圖集作法按剛性、柔性、一般穿墻套管考慮。具體定額套用根據當地的定額規定選取。

3、安裝方法不同：

（1）人防內套管安裝:

當人防密閉外墻施工時,凡穿墻的測壓管、取樣管與壓縮空氣管均按下圖直接澆入密閉墻內。不得預留孔洞后安裝。管道的密閉盤要按規范要求厚度選材,密閉盤焊接應嚴密,不得有任何空隙和針眼現象,結合密閉,以免滲漏。

壓縮空氣管與測壓管施工時,兩端螺絲需用管箍保護,以保證螺絲扣完好。管道在打入墻里之前內外要清理,除銹管內并需刷環氧改性漆。

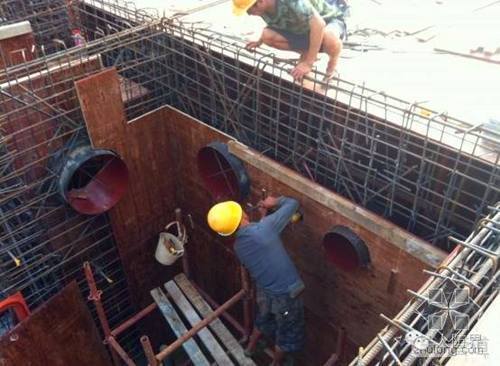

（2）穿墻套管安裝:

套管在安裝前應在套管外壁刷底漆一道,套管內應刷防銹漆兩道,套管安裝前,還應先將套管內用鋸末、舊棉絮等進行填充,用膠帶將套管兩頭進行完全封閉,防止其他雜物或混凝土等進入套管。
