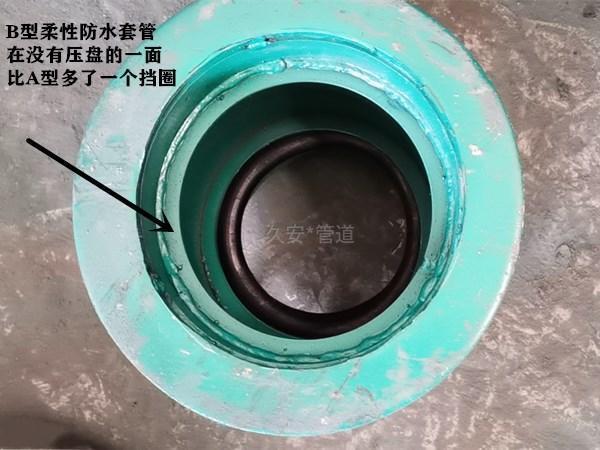

柔性防水套管是根據02s404防水套管圖集標準生產制作的，根據圖集介紹柔性防水套管分為A型柔性防水套管和B型柔性防水套管兩種結構，柔性防水套管a型和b型區別圖片如下：

A型和B型柔性防水套管如何進行選擇：

A型柔性防水套管在套管的底部一端設有擋圈，B型柔性防水套管在管體的兩端都設有擋圈。因此，B型柔性防水套管比A型柔性防水套管的防密封性好，應用在嚴格防水要求的地方，A型柔性防水套管一般用在水池或穿內墻，B型用于穿構建筑物外墻。柔性防水套管內的密封圈也分為用I型和II型，在選用I型和II型密封圈時應遵守選用規律，一般密封要求的就選用I型，嚴密密封要求的才能選用II型。

柔性防水套管的尺寸選擇：

柔性防水套管的規格是根據工作管道的規格來選擇的，不同規格的工作應選擇不同規格的柔性防水套管，柔性防水套管的規格尺寸和厚度都有明確的規定，在02s404防水套管圖集不同規格的防水套管的尺寸厚度都有詳細規定，通常防水套管的規格尺寸都是根據工作管道的規格的尺寸來選擇的，圖集中防水套管的尺寸是與管道尺寸是相配套的，所以，柔性防水套管在選擇時多大規格的管道就選擇多大規格的防水套管就可以，其制作尺寸圖集中已有明確的規定。

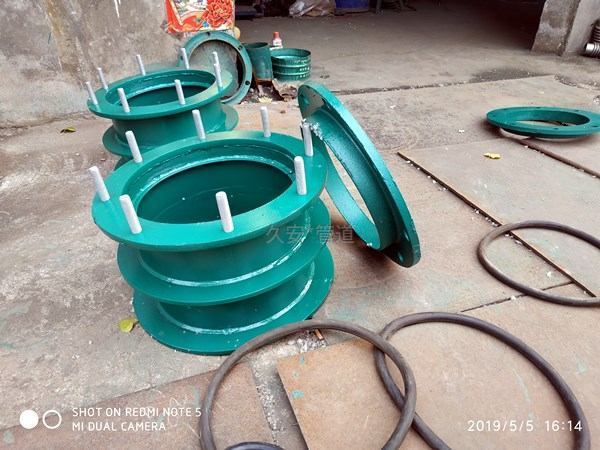

柔性防水套管根據穿管材質的不同其套管管徑也有所不同，因為常規鋼管的管徑與PE管徑不同，所以要根據實際穿管尺寸進行制作。如果穿管為PE管道或球墨鑄鐵管道時，應根據管道的外徑與厚度參考圖集標準，適當的修改套管的各項尺寸，是套管符合管道的順利通過，因為各項數據都需要再加工，因此被稱為異形產品，價格可能會比普通產品要貴一點，但是使用效果會更完美。比如DN250柔性防水套管穿PE管時，管道外徑為250mm，套管外徑應擴大為299mm*10，壓蓋外徑為435mm， 螺栓孔中心距為380mm，這樣DN250的PE管才能順利通過。
