湖南湘潭人防通風管道穿密閉墻是預埋管而非套管,預埋管根據兩側接管或單側接管方式的不同而分為I型和I型兩種類型。詳見07FK02第48頁。具體結構圖如下：

對土建圖紙中的“預留預埋”，土建工程人員預留預埋后，施工時嚴格按施工圖和清單進行，不可多余也不可遺漏。依據建筑標準設計圖集07FK02《防空地下室通風設備安裝》“風管穿密閉墻做法詳圖”所示，預埋管(注意不稱為套管)有Ⅰ型和Ⅱ型二種，預埋管長短與防護密閉墻的薄厚一致。

湖南湘潭Ⅰ型通風套管用以兩邊接管，即兩邊口皆有翼環；Ⅱ型用以一端接管，只能在需要接管的端口帶翼環，另一端沒有(如外擴散室彎管的預埋管)。Ⅱ型管預埋時要注意方位，端口帶翼環用以接管的要與接管方位一致。假如怕弄錯，能夠 不管哪端或兩邊接管，所以用Ⅰ型管。

預埋管長度與防護密閉墻的厚度一致，Ⅰ型用于兩端接管，即兩端口皆有翼環；Ⅱ型用于一端接管，只有在需要接管的端口帶翼環，另一端沒有(如擴散室彎頭的預埋管)

Ⅱ型管預埋時要注意方向，端口帶翼環用于接管的要與接管方向，Ⅱ型管預埋時要注意方向，端口帶翼環用于接管的要與接管方向。

預埋管加工、預埋時，要注意管徑、預埋位置與設計要求一致，預埋到位后應用鋼筋將管與墻體鋼筋焊牢，以免混凝土澆搗時錯位，影響后續接管施工。

密閉通風套管先關的性能要求的基礎知識非常重要，它會使您在選擇預埋密閉套管時更加容易。見防水套管廠家建議在開始選擇預埋密閉套管之前牢記以下五個要點：

1. 人防通風密閉套管預埋時需要出墻，但凡地下室外墻的套管均應為防水套管，水箱與水泵聯接管道的套管和有嚴密防水要求的構筑物及其他重要位置應為柔性防水套管;基本為普通套管。穿墻處之墻壁，如遇非混凝土?xí)r要改成混凝土墻壁，并且務必將套管一次凝結于墻里。

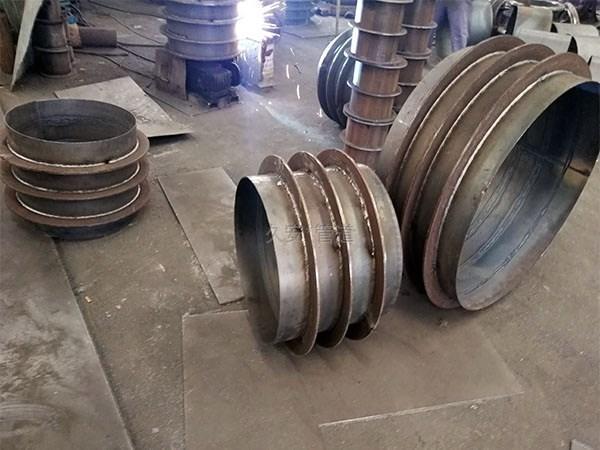

2. 人防穿墻套管廠家實拍

























2.人防通風密閉套管在主體結構期間預留預埋時容易出現的難題：套管漏留、錯留、預留孔尺寸不合適;人防通風密閉套管預埋位置不準確，軸線、標高與圖紙不符。導致在管道施工過程中對構造剔鑿，影響構造施工質量。

3.在工程施工前要把專業圖紙與建筑結構圖核查，認真校核位置尺寸。明確衛生潔具的排水口尺寸，認真閱讀并熟悉施工圖紙，對各位置、各專業的“預留預埋”細心校核座標、規格尺寸、數量，對分包進行書面技術交底，管道密集處應和相關專業相互審批圖紙，對專業中間的交叉和矛盾應在前期解決。在鋼筋綁扎前，應提前做好預留人防通風密閉套管的加工、準備工作，零件加工質量應符合專業有關規范規定。
