VSSJAFG(CF)單法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它是泵、閥門等設備與管道連接的新產品，型號是：VSSJAFG和CF，VSSJAFG是廠標型號，CF是國家標準中的型號。

【產品名稱】：CF（VSSJAFG）單法蘭傳力接頭（CF單法蘭松套傳力補償接頭）

【產品別名】：單法蘭傳力接頭

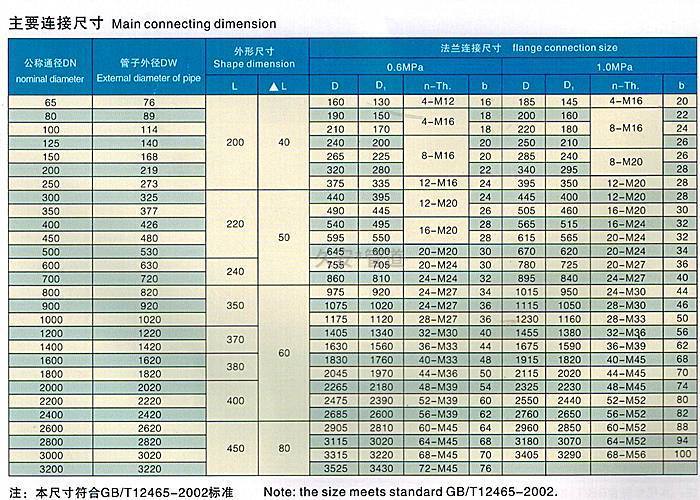

【產品規格】：【DN32mm-DN4000mm】

【產品壓力】：0.6-2.5MPa

【執行標準】：《GB/-12465-2002管路松套補償接頭》和《GB/T12465-2007管路松套補償接頭》，《GB/T12465-2007》包含《GB/T12465-2002》內容

【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】

【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.

【產品顏色】：藍色，可根據客戶要求調色.

【工作溫度】：-40度至80度

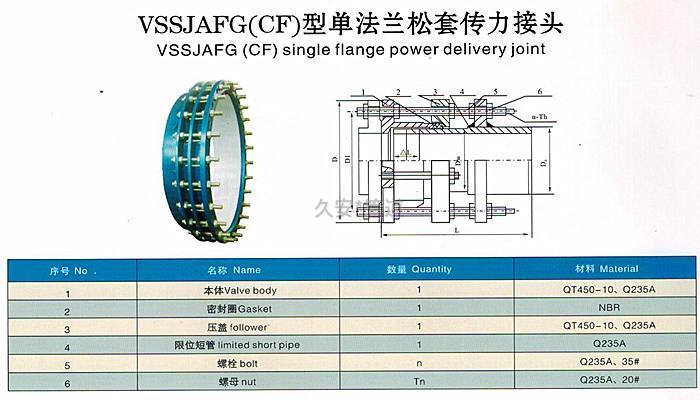

產品結構

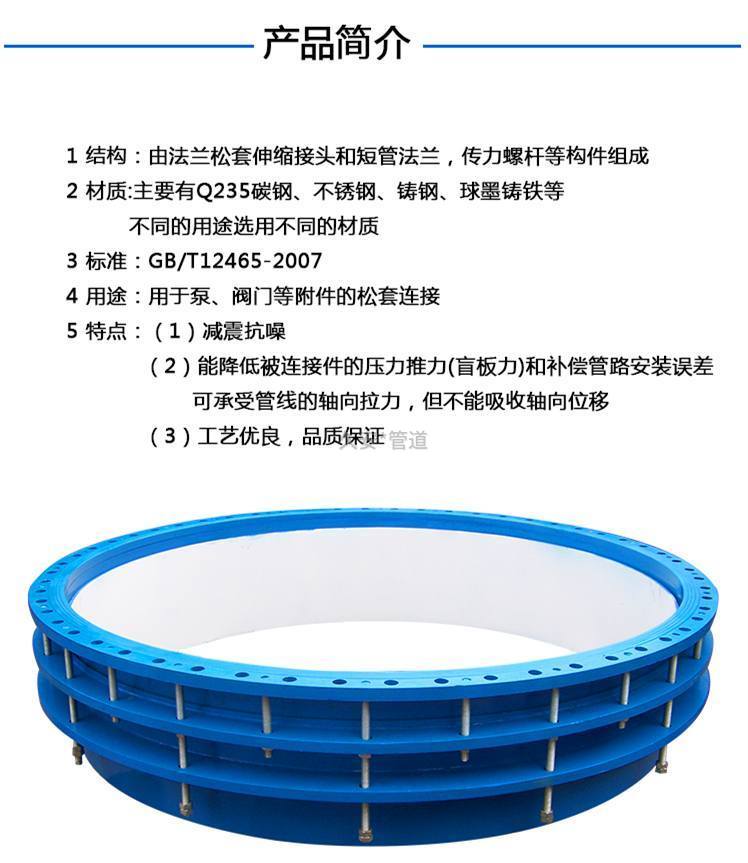

VSSJAFG(CF)單法蘭松套傳力接頭主要由：本體、密封圈、壓蓋、短管法蘭、傳力螺桿、螺母、短螺栓組成。

通過全螺栓把它們連接起來，使其成為一個整體，并有一定的調節量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，

在工作時，可以把軸向推力傳還至整個管道。這樣不僅提高工作效率，并且對泵、閥門和管道等起到一定保護作用。

產品優勢

1、安裝簡單方便、方便閥門安裝、可承受管線的軸向推力。　　

2、該產品采用金屬鑄造或焊接組成，松套部位選用梯形橡膠密封圈，在壓蓋和螺栓的作用下利用橡膠壓縮彈性變形原理。迫使密封圈變形于接頭本體伸縮管外壁之間進行靜密封。

金屬和密封圈嚴格按使用性能及用戶要求選用。材質外部涂裝高強度防腐漆料，各部連接螺栓為高強度碳鋼或不銹鋼制作。

3、VSSJAFG(CF)單法蘭傳力接頭在管道中能有效的補償和緩解管道和盲板推力，又能便于水泵，閥門的安裝維修更換，實為管道安裝運行業中為理想的配套產品。

4.密封圈為新型的錐形密封圈，此密封圈的密封面積大，使用時與壓蓋形成錐度受力，受力越大密封越緊，設計科學合理。其他材質為：Q235碳鋼。

主要作用是：

VSSJAFG(CF)單法蘭松套傳力接頭傳遞被連接件之間的壓力和推力，補償管道的安裝誤差，但是不能吸收管道的軸向位移。

在使用時，傳力螺桿代替了一端的連接螺栓，使傳力接頭的一端和被連接的泵或閥門成為一個整體，管道受力時傳力螺桿傳遞泵出來的壓力，從而保護泵和閥門不受損壞。

產品特點

1安裝簡單方便，有利于泵閥的拆裝與維護。

2使用壽命長，運行穩定。

3能夠將管道的軸向推力反傳至整條管道，避免局部受壓。

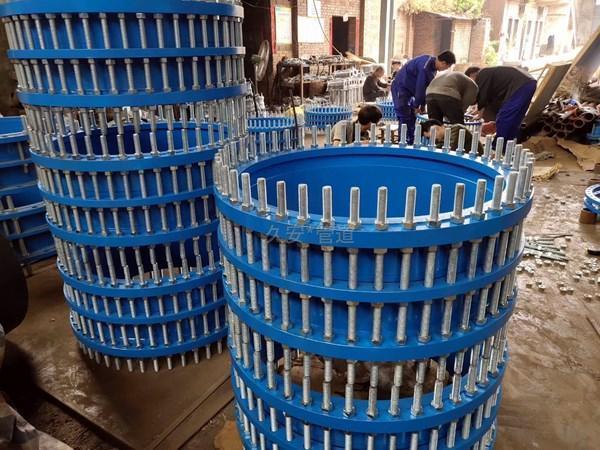

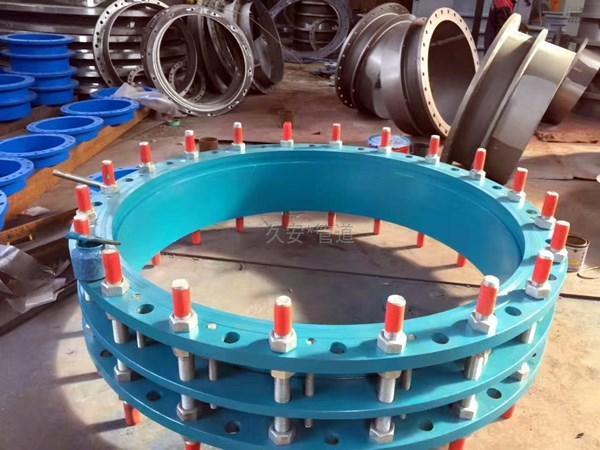

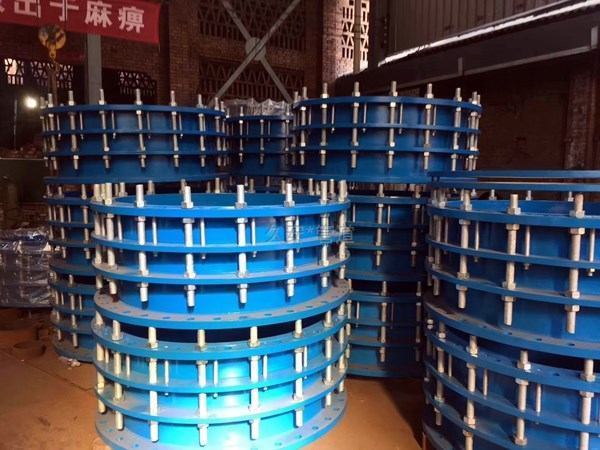

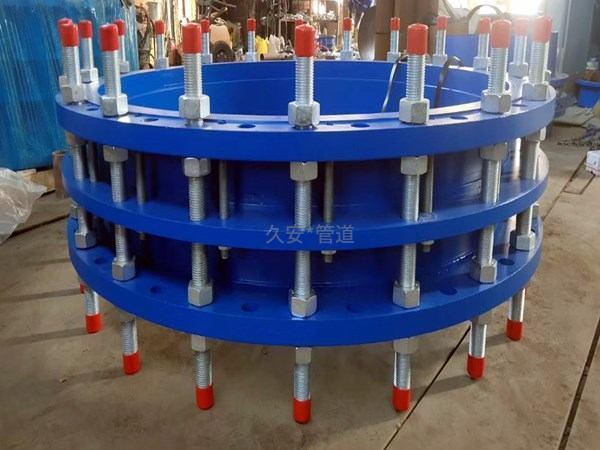

傳力接頭廠家實拍
